本文大蘭液壓 小編給大家說說液壓油缸的組成材質及油缸的選用計算。

一、液壓油缸的組成材質

1、缸筒：常用材質為20、35、45號無縫鋼管，鋼管經過珩磨或者滾壓，達到0.4μm以內的粗糙度要求。低壓油缸可采用20號鋼管，高壓油缸采用45號鋼管。

2、活塞桿：活塞桿有實心桿和空心桿兩種，空心活塞桿的一端需要留出焊接和熱處理時用的通氣孔實心活塞桿材料為35、45鋼，空心活塞桿材料為35、45無縫鋼管。活塞桿粗加工后調質到硬度為229-285HB，必要時，再經高頻淬火，硬度達45-55HRC。

3、活塞：常用材料為耐磨鑄鐵、灰鑄鐵（HT300、HT350）、鋼及鋁合金。活塞和活塞桿的同軸度公差值應為0.03mm。

4、缸蓋：低壓用鑄件，中低壓用HT300灰鐵，中高壓用35、45號鋼。當缸蓋本身又是活塞桿的導向套時，缸蓋選用鑄鐵。同時，應在導向表面上熔堆黃銅、青銅或其它耐磨材料。如果采用在缸蓋中壓入導向套的結構時，導向套則應為耐磨鑄鐵、青銅或黃銅。

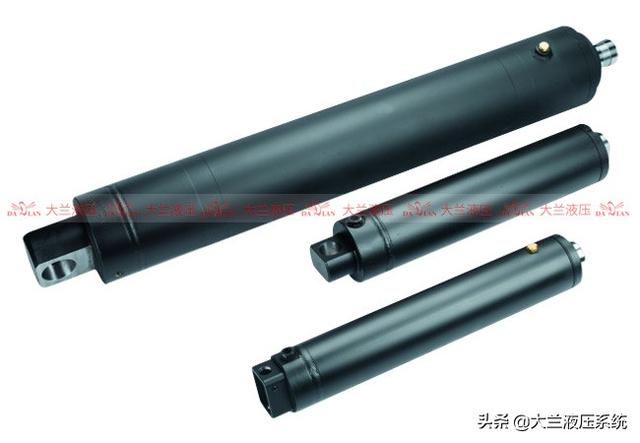

大蘭液壓油缸

二、液壓油缸型號選擇計算

液壓缸型號選擇，主要為液壓缸的內徑和使用壓力。

例：行程為300MM，推力為4000KG，該選用那種型號的液壓缸？

按推力4T，根據公式F=PS（F為推力、P為壓力、S為內徑面積）可以推算，如果油缸的使用壓力設計為8MPa，則油缸內徑為80，油缸型號為80/40*300-8MPa，可采用拉桿油缸，維修方便。

如果油缸的使用壓力選用16MPa，則同理根據上述公式計算油缸內徑選63即可，油缸型號為63/35*300-16MPa，可采用焊接式或拉桿式。

建議結合機械設備的系統壓力，先確定油缸使用壓力。機械設備為精加工，則液壓系統壓力選擇低一些，通常在5MPa以下，如果粗加工，則系統壓力選大一些。確定了設備的系統壓力，再去推算油缸內徑，在決定油缸的連接方式，安裝方式，活塞桿端螺紋，安裝具體尺寸等。當油缸的安裝方式與推算過程也關系，比如油缸是豎著裝，水平裝，還是有角度的。
